Nova linha de moagem de tubos com sistema de controlo PLC para produção de tubos galvanizados
Descrição do produto:
Sobre os moinhos de tubos
Os moinhos de tubos são equipamentos industriais essenciais utilizados para a produção de produtos tubulares, principalmente tubos e tubos.Como eles facilitam a formação de tiras metálicas em formas cilíndricas e a solda de bordas para criar tubos sem costura ou soldados.
O processo de criação de tubos começa com uma tira plana ou bobina de metal, que é então introduzido na fábrica de tubos, onde é moldado e soldado de acordo com as especificações desejadas.As fábricas de tubos não só fornecem as máquinas necessárias para moldagem e soldagem, mas também desempenham um papel crítico no dimensionamento dos tubos, garantindo que cumpram as dimensões exigidas
Desenho de perfil para desenho
Características:
Descolagem:
O primeiro passo no processo de fabricação de tubos é o descolar. Esta máquina é responsável por descolar e alimentar uma bobina de matéria-prima, geralmente aço, no moinho de tubos.O material é tipicamente na forma de uma tira plana ou bobina.
Acumulador de tira:
Alguns moinhos de tubos utilizam um acumulador de tira para assegurar um fornecimento contínuo de material para a secção de formação.mesmo quando há interrupções no processo de alimentação.
Secção de formação:

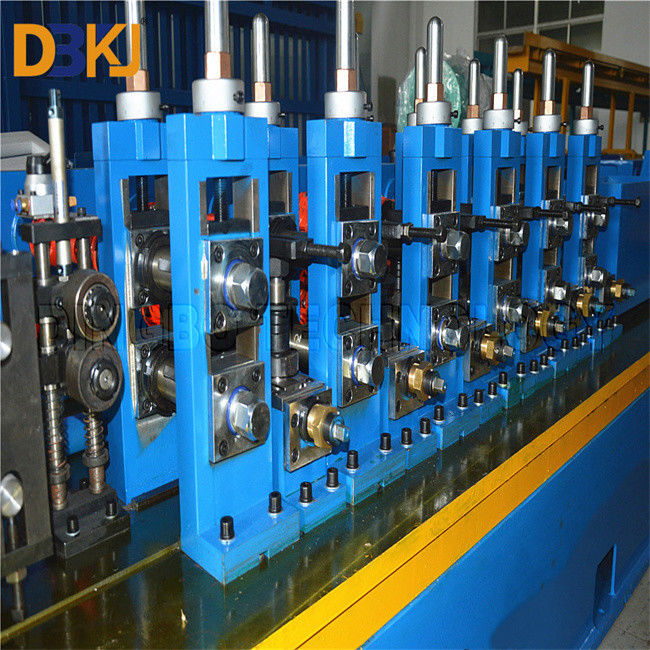

A secção de moldagem do moinho de tubos inclui uma série de rolos e ferramentas que gradualmente moldam a fita plana no perfil tubular desejado.Isto pode ser conseguido através de vários processos, tais como a formação de rolos ou dobra contínuaAs bordas da tira são unidas para formar uma forma tubular.
Secção de solda:
Na secção de solda, as bordas da forma tubular são unidas através de um processo de solda.podem ser utilizados dependendo de fatores como tipo de material e espessura.
Secção de arrefecimento:
Após a soldagem, o tubo recém-formado passa por uma seção de resfriamento para solidificar a soldagem e reduzir a temperatura do tubo.
Seção de dimensionamento:
A secção de dimensionamento utiliza rolos ou matrizes adicionais para alcançar as dimensões finais e a redondeza do tubo.
Corte e acabamento:
Após o dimensionamento, o tubo é cortado para o comprimento desejado com uma serra de corte ou outro mecanismo de corte.podem ser realizadas para satisfazer os requisitos específicos do cliente.
Teste e inspecção:
O controlo da qualidade é um aspecto crucial do processo de fabrico de tubos.podem ser utilizados para garantir a integridade e a qualidade dos tubos.
Fluxo de trabalho
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
Parâmetros do produto
| Mate brutoRial |
Cobre de aço carbono, cobre de aço galvanizado, outras bobinas de aço laminadas a quente ou a frio. |
| |
Largura do aço de tira |
50 - 240 mm |
| |
Espessura do aço em tiras |
1 ̊3,0 mm |
| Tamanho do tubo |
Diâmetro externo do tubo redondo |
Φ19 - Φ76 mm |
| |
Espessura do tubo redondo |
1 ¢ 3,0 mm |
| |
Tamanho do tubo retangular |
32x32 mm
38x38 mm
44x44 mm
52x52mm 63,5x63,5mm
|
| |
Espessura do tubo retangular |
1.5 - 2,7 mm |
| Método de soldadura Potência do soldador por indução |
Soldadura por indução de alta frequência, 200 kW |
| Velocidade de produção |
20- 100 m/min (Velocidade limitada depende do tamanho e espessura do tubo) |
| Potência do motor |
Voltagem: AC 380V ± 10% |
| |
Fase: Terceira fase |
| |
Frequência: 50 Hz±1,0% |
| Potência de controlo |
Voltagem: AC 220V ± 10% |
| |
Fase: Fase única |
| |
Frequência: 50 Hz±1,0% |
| Potência total |
200 kW + 5,5 kW + 18,5 kW + 15 kW + 3 kW = 242 kW |
Imagens
Aplicação
Os produtos da fábrica de tubos são amplamente utilizados em projetos de abastecimento de água, indústria petroquímica, indústria química, indústria de energia elétrica, irrigação agrícola e construção urbana.Para transporte de líquidos, pode ser utilizado para abastecimento de água e drenagem; para transporte de gás pode ser gás, vapor, gás liquefeito de petróleo; para fins estruturais: tubulações, pontes; tubulações para docas, estradas,estruturas de edifícios, etc.
Perguntas frequentes
1Q: Qual é o período de garantia? (24 horas online)
Período de garantia de 12 meses, a contar da data da instalação e da colocação em serviço do equipamento no local de instalação do comprador.Durante o qual todas as peças danificadas devido a problemas de qualidade serão trocadas gratuitamente..
2P: Tem serviço de instalação e comissionamento?
A:Se os compradores vierem à nossa fábrica para inspecionar, o treinamento para instalar e operar é fornecido cara a cara.
B:Se o comprador precisar, enviaremos um técnico para o local do comprador para fazer a instalação e comissionamento e treinamento.
C: custos de instalação e de colocação em serviço:Um engenheiro visitará a oficina do comprador para instalação, comissionamento e treinamento.etc..
(Normalmente, leva cerca de uma semana para instalar)
3P:Qual é o teu?Serviços pós-vendaServiço?
Oferecemos serviço online 24 horas por dia para os nossos clientes.
E estamos felizes em dar conselhos e também têm técnicos qualificados disponíveis para manter a máquina no exterior para clientes' oficina se necessário.
4P: Qual é o seu prazo de entrega?
Normalmente podemos terminar a produção e testes dentro de 45-70 dias após receber depósito.
5P: É uma empresa comercial ou uma fábrica?
Somos fabricantes, e exportamos a nossa máquina por nós mesmos.
6P: Você fornece personalizadoMáquina?
Claro, nós podemos projetar a máquina de acordo com o requisito e desenho de perfil que você fornecer.
7. P: Como visitar a sua fábrica?
Estamos na cidade de Jiangyin, pertence à província de Jiangsu, perto de Xangai.
Chegamos ao aeroporto de Xangai, podemos ir buscá-lo.
Aeroporto de Pudong, cerca de 3 horas.
Está a 110 quilómetros do aeroporto de Hongqiao, cerca de 2 horas; está a 125 quilómetros do centro de Xangai, cerca de duas horas e meia.
É muito conveniente. Por favor, avise-me se reservou os bilhetes.
Para que eu possa preparar e reservar um hotel para si, arranjaremos um carro para o ir buscar.
De trem de alta velocidade de Xangai para Wuxi Oriental (estação de Wuxi Dong), meia hora.
8. P: Como faço a encomenda?
Inquérito --- confirmação dos desenhos do perfil e especificações técnicas e preço --- confirmação do PI --- organização do depósito ou L/C --- início da produção --- inspecção --- expedição
9P: Que certificado tem?
Temos certificados CE e ISO.
10. P:Quais são os seus termos de pagamento?
O primeiro pagamento é efectuado em 40% por T/T, o segundo em 60% por T/T, após a inspecção bem sucedida na oficina do vendedor e antes da entrega.
11.P:O que você pode fazer se a máquina falhar?
Temos um período de garantia de 12 meses, se as peças quebradas não podem ser reparadas, enviaremos novas peças para substituir as quebradas gratuitamente. Mas se o período de garantia expirar, você precisa pagar a taxa expressa.Podemos resolver problemas através de negociações e fornecer apoio técnico durante toda a vida útil do equipamento..
